CIRCUITOS   PARALELOS

En circuitos paralelo, los puntos por donde entra la corriente a los receptores están unidos, al igual que por donde sale. En un circuito paralelo, todos los receptores tienen la misma tensión, sin embargo la intensidad cambia en función de la resistencia. Es el circuito más común en instalaciones reales, ya que en éstas, lo que se persigue es que todos los receptores tengan el mismo valor de tensión.

En

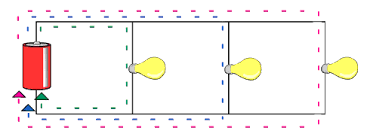

Un circuito paralelo es un circuito con más de un “camino” o ramificaciones a través de la cuales fluye la corriente eléctrica.en los diagramas de cableado, los circuitos paralelos se parecen a una escalera, con dos o más rectángulos que contienen cargas (luces, etc.).

Los circuitos paralelos tienen múltiples ramificaciones a través de las cuales fluye la electricidad. Esto afecta la cantidad de corriente que fluye.

Las ramificaciones de los circuitos paralelos son independientes entre sí, pues cada una está conectada directamente recibiendo su carga total. En los circuitos paralelos, el voltaje total a través de cada “camino” del circuito es igual al voltaje de la fuente o generador de energía.

En el siguiente simulador pulsa en los botones encendido y apagado para ver que sucede con la lámpara. al pulsar los botones el estado del interruptor cambiará de abierto a cerrado o viceversa

SIMPLIFICACIÓN  DE CIRCUITOS

 circuito de resistencias en paralelo podemos considerar las siguientes propiedades o características:

• La tensión es la misma en todos los puntos del circuito.

• A cada uno de los caminos que puede seguir la corriente eléctrica se le denomina "rama".

• La suma de las intensidades de rama es la intensidad total del circuito, coincide con la que sale de la pila. (

Para simplificar el circuito, vamos aplicando las propiedades que hemos visto en el apartado anterior, veamoslo con un circuito de 2 resistencias:

El primer paso consiste en hallar la resistencia equivalente del circuito (Rp), y sustituir las 2 resistencias por la que hemos calculado

En este circuito simplificado podemos calcular el parámetro que nos falte, de los tres que intervienen.

Cálculo: la intensidad parcial es la suma de las intensidades parciales, para hallar cada intensidad bastará con aplicar la Ley de ohm. Sin embargo para obtener la intensidad total del circuito se cumple lo siguiente:

La inversa de la resistencia total es igual, a la suma de las inversas de las resistencias parciales.

EL circuito eléctrico en paralelo  es una conexión donde los puertos de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.

Siguiendo un símil hidráulico, dos tinacos de agua conectados en paralelo tendrán una entrada común que alimentará simultánea mente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo, gastando así menos energía.

En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones:

Materiales:

• 1 fem
• 3 resistencias
• 6 conductores de cobre
• 1 multitester

Datos:

• VT=19.80 volts
• R1=9.98 K Ohm
• R2=6.73 K Ohm
• R3=9.92 K Ohm
• Conductores = 0 Ohm o despreciable
• I máximo teórico por ley de Ohm = 6.9219 mA
• I máximo entrante práctico = 6.89 mA

Desarrollo Teórico:

RT = (1/9.98) + (1/6.73) + (1/9.92) = 0.3495 se eleva a -1 = 2.8605 K Ohm

2.8605 K Ohm x 1000 = 2860.5 Ohm

IT = VT / RT

IT = 19.80 volts / 2860.5 Ohm = 6.9219 x 10-3 A = 6.9219 mA

I1 = V / R1

I1 = 19.80 volts / (9.98 K Ohm x 1000) = 1.98 x 10 -3 A x 1000 = 1.98 mA

I2 = V / R2

I2 = 19.80 volts / (6.73 K Ohm x 1000) = 2.94 x 10 -3 A x 1000 = 2.94 mA

I3 = V / R3

I3 = 19.80 volts / (9.92 K Ohm x 1000) = 1.99 x 10 -3 A x 1000 = 1.99 mA

V1 = I1x R1

V1 = 1.98 x 10-3 A x 9980 Ohm = 19.80 volts

V2 = I2 x R2

V2 = 2.94 x 10-3 A x 6730 Ohm = 19.80 volts

V3 = I3 x R3

V3 = 1.99 x 10-3 A x 9920 Ohm = 19.80 volts

Dato: Los voltajes dan 19.7403 V ya que el amperaje poseía 9 dígitos y solo se consideran en este informe 2 dígitos, al comprobarlo con la totalidad de ellos nos dio exactamente 19.80 V. También se recortó RT a 2 decimales ya que poseía 9.

Desarrollo Práctico:

I1 = 1.98 mA

I2 = 2.93 mA

I3 = 1.99 mA

IT = 6.90 mA

V1 = 19.80 volts

V2 = 19.80 volts

V3 = 19.80 volVT = 19.80 volts

RT = 2860.5 Ohm
